性能特點

德國技術、歐標制造、零壓啟動、開關靈敏、外觀精致、體積小巧、壓力高、適用范圍廣、性能穩定。

應用范圍

航天軍工、石油石化、醫藥、冶金、原子能、核工業宇航設備等自動化控制。

工作原理

本產品為直流螺管式電磁閥。平時閥芯在彈簧力作用下關閉、切斷流體。如果激磁線圈接通電源即產生電磁力，吸動閥芯使工作介質通過。

技術參數

原理結構

直動活塞型

閥體材質

不銹鋼

控制方式

常閉型（通電開、斷電關）

運用流體

水、空氣、弱腐蝕性溶液及氣體

流體溫度

-196℃～+70℃、最高溫度可到120℃

連接方式

外螺紋M12C×1.25、G螺紋、NPT螺紋

工作電壓

DC24V、DC12V，±10%允許電壓波動

環境溫度

0℃～65℃

密封材質

根據介質和溫度匹配

OSA88系列精巧高壓電磁閥

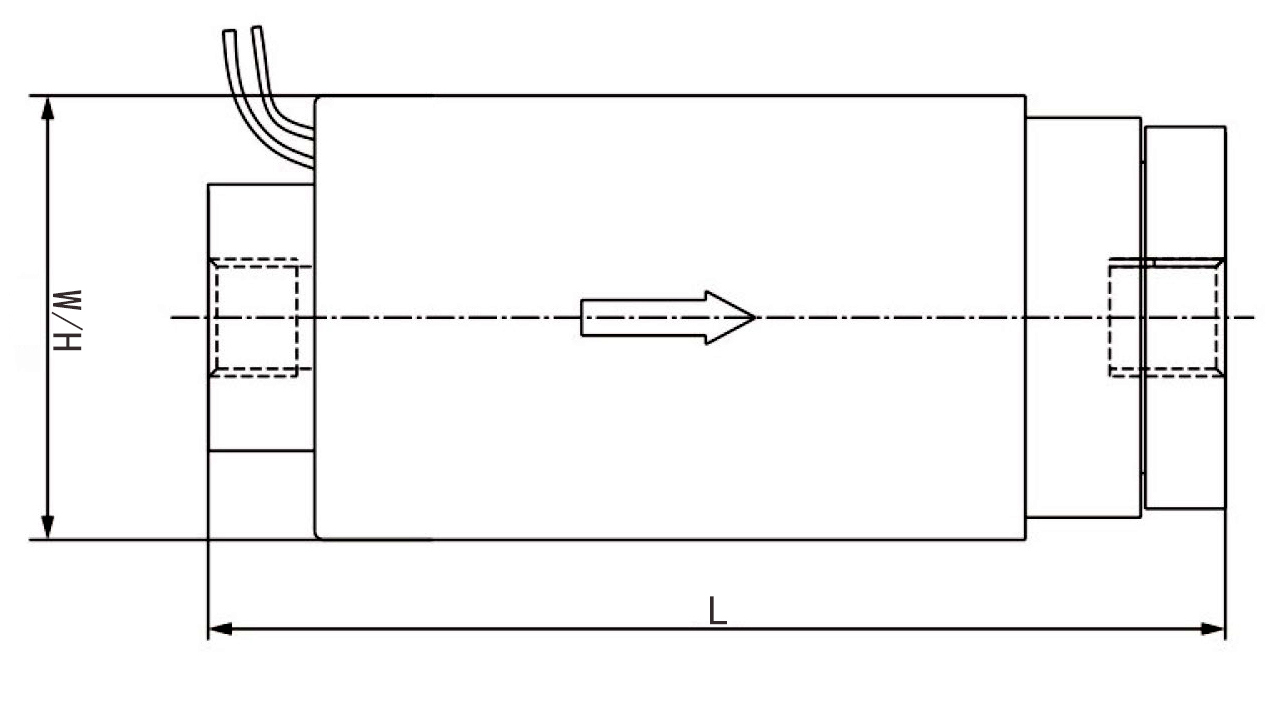

規格參數及安裝尺寸

規格型號

通徑

DN（mm）

工作壓力（bar）

Kv值

（m3/h）

連接方式

閥體尺寸

質量（㎏）

功率（W）

W

H

L

OSA8801

1

0～350

0.04

外螺紋M12×1.25

Φ30×55

0.2

13

OSA881.2

1.2

0～200

0.05

外螺紋M12×1.25

Φ30×55

0.2

13

OSA8802

2

0～200

0.08

外螺紋M12×1.25

Φ30×55

0.2

25

OSA8802

2

0～500

0.08

1/4或3/8

Φ70×120

2.45

40

OSA8804

4

0～110

0.51

1/8、1/4、3/8

Φ50×115

1.2

25

OSA8806

6

0～90

0.68

1/8、1/4、3/8

Φ50×115

1.2

25

OSA8808

8

0～80

1.02

1/8、1/4、3/8

Φ50×115

1.2

25

特別提示：①流體溫度務必按實際提供給我們，否則虛報高溫將會使生產時公差系數和密封配置不當，而引起泄露；

②流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≤20μ），而且流體應無凝固或結晶現象；

③此閥門可根據客戶參數要求定做；

④工作壓力0～500bar需要定制。
